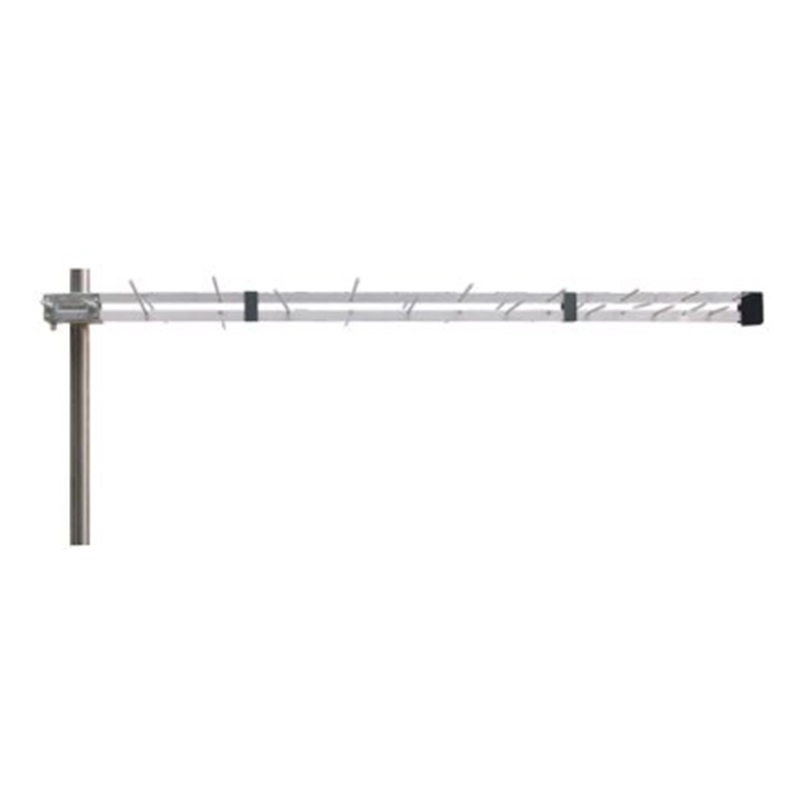

コンパクトな470-862MHz 8dBi八木アンテナクラスター
電気仕様
| 型番 | N 女性/97012230 |
| 周波数帯域（MHz） | 470-862 |
| ゲイン、dBi | 8 |
| VSWR | ≤2.0 |
| 前後比（dB） | 10以上 |
| 分極 | 垂直 |
| 入力インピーダンス、オーム（Ω） | 75 |
| 水平梁の幅 | 45° |
| 垂直ビーム幅 | 40° |
| 入力電力（W） | 50 |
| 雷保護 | DC地上 |
機械仕様
| サイズ（mm） | 1040×345×40 |
| 支持棒の直径（mm） | Φ30-Φ60 |
| 風圧抵抗強度（m/s） | 60 |
| 素材、色 | 白 |
主な機能
指向性信号の送受信： 470～862MHzのUHF帯域内でRFエネルギーを集中させ、特定のエリアをカバーします。
信号増幅： 8dBiのゲインを提供し、信号強度と通信距離を向上させます。
雷保護： 内蔵の直流接地機能により、機器を電気サージから保護します。
環境耐性： 極端な温度や高湿度など、過酷な屋外環境にも耐える。
典型的なアプリケーションシナリオ
デジタル地上波テレビ（DTT）： 住宅地や遠隔地でのUHFテレビ信号受信に最適化されています。
無線通信リンク： 放送システムやテレメトリシステム向けの補助的なポイントツーポイント接続をサポートします。
屋外インフラ： 耐風性（60m/s定格）とIP規格の耐久性が求められるマスト／タワー設置に最適です。
都市部／農村部への展開： コンパクトな設計（1040×345×40mm）により、設置スペースが限られた場所でも設置が容易です。
技術的特徴
RF性能： 8dBiのゲイン、2.0以下のVSWR、75Ωのインピーダンス、そして垂直偏波により、安定した信号品質を実現しています。
放射パターン： 水平方向45度、垂直方向40度のビーム幅により、正確な指向性照射を実現します。
堅牢な構造： 白色の耐紫外線性レドーム素材。直径30～60mmのサポートロッドに対応。
環境仕様： 動作温度範囲は-40℃～+60℃、湿度95%以下。直流雷保護機能付き。
電力処理能力： 中負荷送電用途向けに、最大50Wの入力電力をサポートします。
環境仕様
| 動作温度（℃） | -40～+60 |
| 動作湿度（％） | ≤95 |

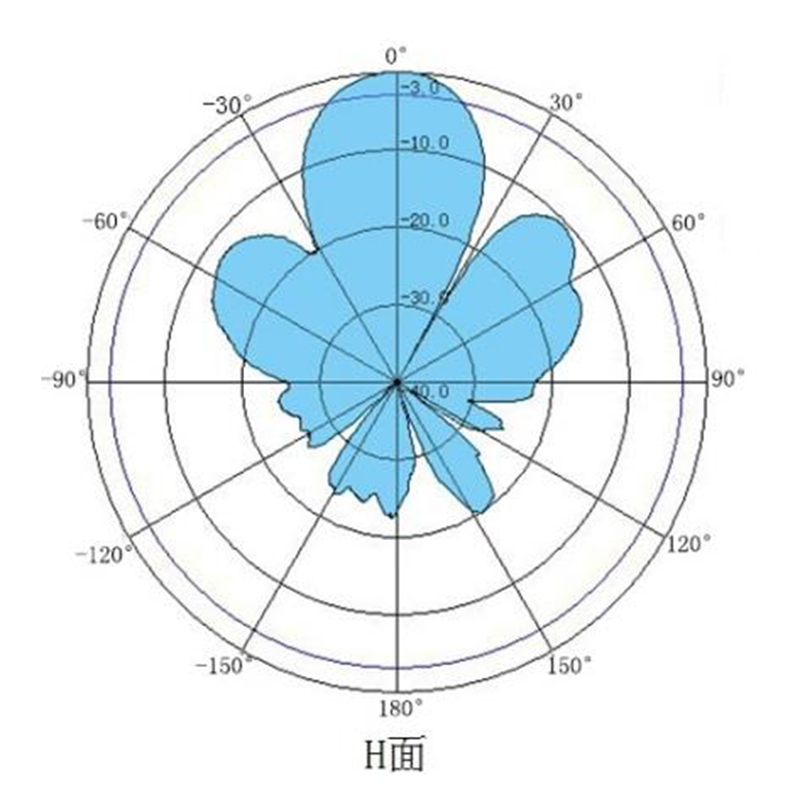

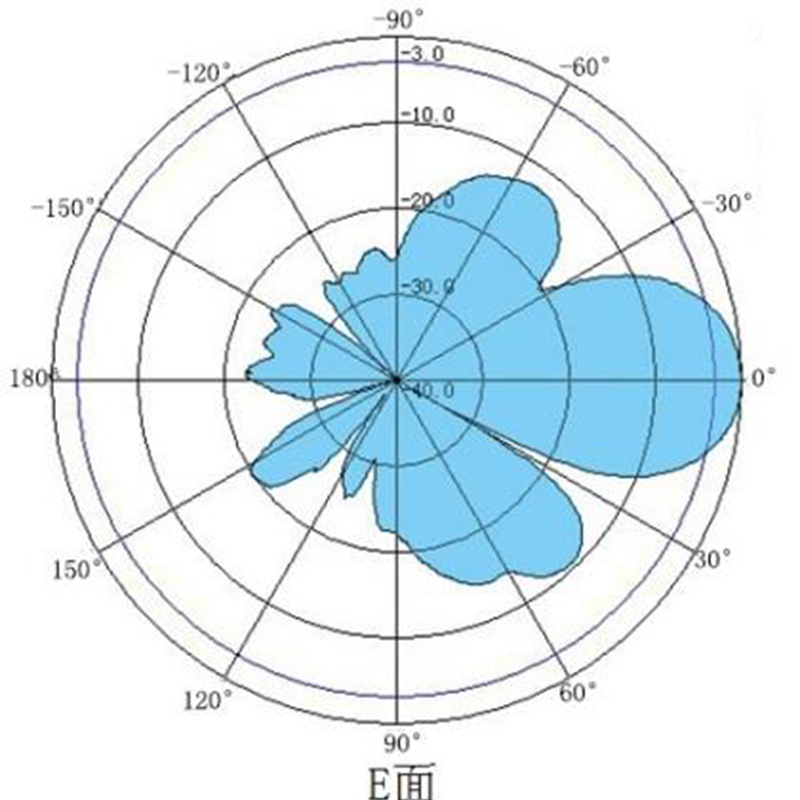

放射パターン
