電気仕様
| 電気仕様 | ||||
| 型番 | 4.3-10 女性 | 96025433 シングル | 96025435 シングル | 96025437 シングル |
|
|
| 96025434 ダブル | 96025436 ダブル | 96025438 ダブル |
| 周波数範囲（MHz） | バンド1 バンド2 | 790-862 880-960 | ||
| 遮音性（dB） | 50歳以上 | |||
| 挿入損失（dB） | ≤0.4 | |||
| リターンロス/VSWR（dB） | ≥18/≤1.3 | |||
| PIM3（@2x43 dBmキャリア）（dBc） | ≤-150 | ≤-155 | ≤-160 | |
| 入力電力（W） | ≤200 | |||
| インピーダンス（Ω） | 50 | |||
機械仕様
| 仕様 | |

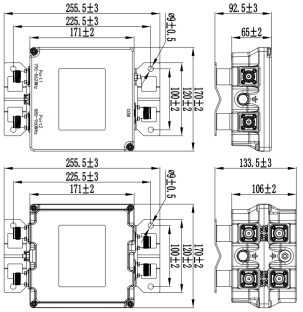

| 寸法（高さ×幅×奥行）（コネクタおよび取り付けブラケットを除く）（mm） | シングル：171x170x65 ダブル：171x170x106 |
| 重量（コネクタおよび取り付けブラケットを含む）（kg） | シングル：2.6 ダブル：4.5 |
| 梱包サイズ（mm） | シングル：350x185x228 ダブル：350x185x228 |
| 色 | ライトグレー（カスタマイズ） |
| 取り付け | ポール取り付け（Φ35～135mmポール用クランプ付属）または壁面取り付け |
主な機能
デュアルバンド信号合成
790～862MHz帯と880～960MHz帯の信号を効率的に組み合わせることで、スペクトル利用率を最適化します。
DC/AISCバイパスサポート
リモート電気チルト（RET）およびタワーマウントアンプ（TMA）の制御用に、柔軟なバイパス構成（パス／ストップ）を提供します。
内蔵雷保護機能
8kA（8/20µsパルス）のサージ保護機能を備え、過酷な屋外環境でも信頼性の高い動作を保証します。
典型的なアプリケーションシナリオ
基地局（BTS）の併設
セルサイトにおける複数事業者または複数周波数帯のリソース共有を可能にし、インフラコストを削減します。
アンテナ側設置
分散アンテナシステム（DAS）やスモールセル展開における信号合成に最適です。
屋内/屋外ハイブリッドネットワーク
IP66の保護等級を備えており、屋内機器室と屋外タワー／マスト設置の両方に適しています。
技術的特徴
低挿入損失（≤0.4dB）
信号減衰を最小限に抑え、高い伝送効率を確保します。
高い遮音性（約50dB）
帯域間干渉を効果的に抑制し、クリーンな信号伝送を実現します。
優れたPIM3性能（≤-160dBc）
高出力環境における受動相互変調を大幅に低減し、ネットワーク品質を向上させます。
環境仕様
| 環境仕様 | |
| 動作温度（℃） | -40～+60 |
| 動作湿度（％） | ≤95 |
| 侵入保護等級 | IP66（屋内・屋外兼用） |
| 雷保護 | 8kA、8/20μsパルス |
付属品（別売り）
付属品（別売り） | |
型番 | 説明 |
50801.5519050 | ホースクランプ |
