電気仕様
| 電気仕様 | ||

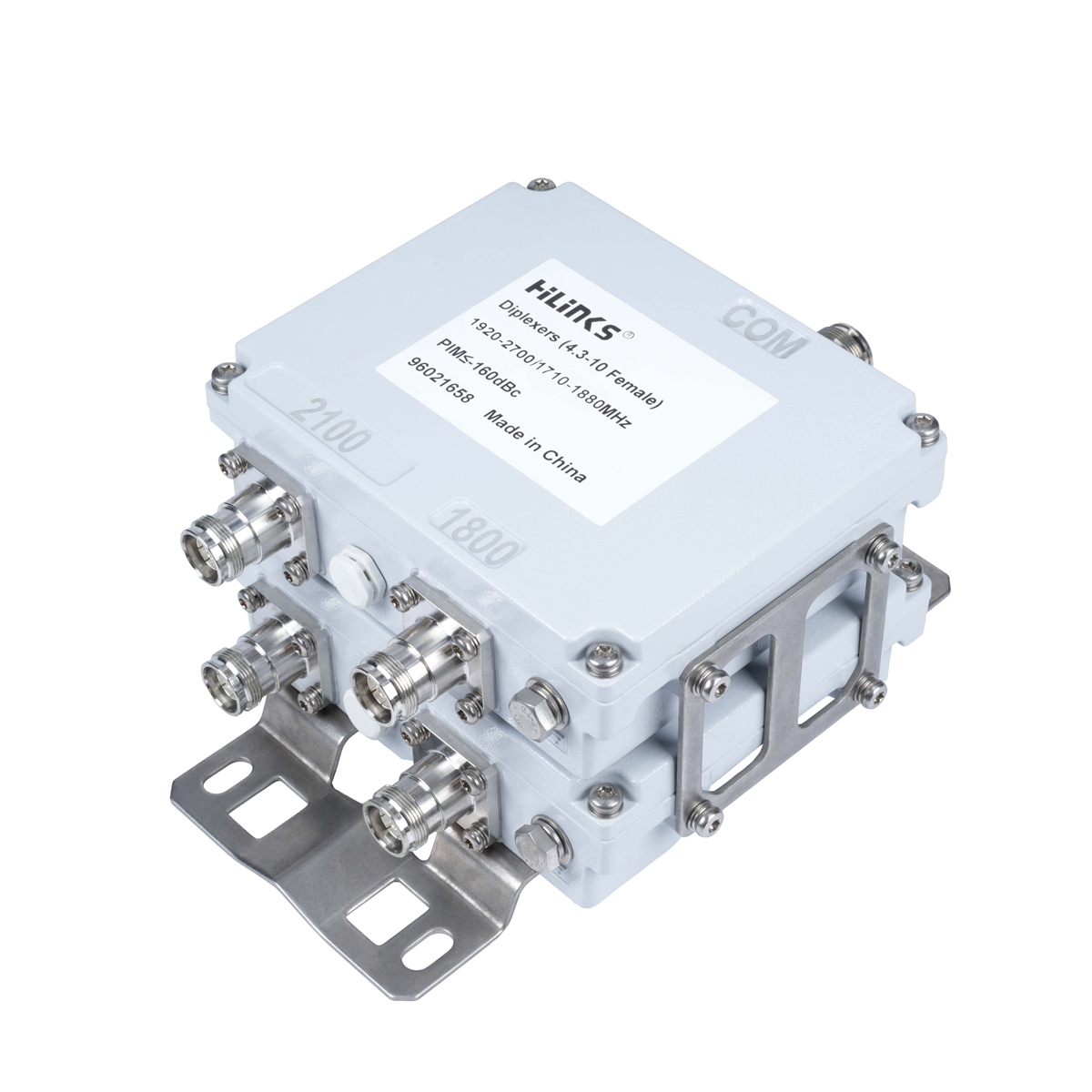

| 製品番号 | 4.3-10 女性 | 96021658 |
| 周波数範囲（MHz） | バンド1 バンド2 | 1710-1880 1920-2170 |
| 挿入損失（dB） | ≤0.2（標準）、≤0.3（最大）@1710-1880MHz ≤0.25（標準）、≤0.3（最大）@1920-2170MHz | |
| 遮音性（dB） | 55歳以上 | |
| リターンロス（dB）/VSWR | ≥18/≤1.3:1 | |
| PIM3（@2x43 dBmキャリア）（dBc） | ≤-160 | |
| DC/AISGバイパス | 合格 | |
| 入力電力（W） | ≤250 | |
| インピーダンス（Ω） | 50 | |
機械仕様
| 機械仕様 | |

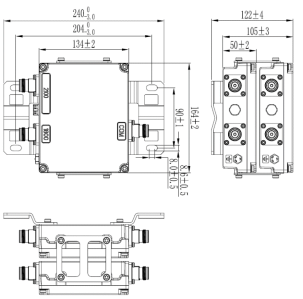

| 寸法（高さ×幅×奥行）（コネクタおよび取り付けブラケットを除く）（mm） | 164x134x105 |
| 重量（コネクタおよび取り付けブラケットを含む）（kg） | 3.8 |
| 梱包サイズ（mm） | 327x257x191 |
| 色 | ライトグレー（カスタマイズ） |
| 取り付け | ポール取り付け（Φ35～135mmポール用クランプ付属）または壁面取り付け |
主な機能
デュアルバンド信号合成
1710～1880MHzと1920～2170MHzの周波数帯をシームレスに統合し、効率的なスペクトル利用を実現します。
DC/AISG互換性
タワー設置型機器の制御用標準バイパス構成をサポート
高出力処理能力
要求の厳しいネットワーク環境における堅牢な動作を実現するように設計されています。
典型的なアプリケーションシナリオ
4G/LTEネットワークの高密度化
混雑した都市部での容量拡張に最適
複数事業者による共同設置
費用対効果の高い導入を実現する共有インフラストラクチャソリューションを可能にします。
屋内/屋外兼用設置
機器シェルターと屋外タワーサイトの両方に適しています
技術的特徴
超低挿入損失
0.2～0.3dBの標準性能により信号劣化を最小限に抑えます
優れた遮音性
55dB以上の帯域間アイソレーションにより信号干渉を防止
標準接続
4.3-10コネクタにより、最新の基地局機器との互換性が確保されます。
環境仕様
| 環境仕様 | |
| 動作温度（℃） | -25～+65 |
| 動作湿度（％） | ≤95 |
| 侵入保護等級 | IP67（屋内または屋外） |
| 雷保護 | 10kA、8/20μsパルス |
付属品（別売り）
付属品（別売り） | |
型番 | 説明 |
50801.5519050 | ホースクランプ |
