電気仕様
電気仕様 | ||||
型番 | 4.3-10 女性 | 96020027 シングル | 96020047 シングル | 96020067 シングル |
96020028 ダブル | 96020048 ダブル | 96020068 ダブル | ||
周波数範囲（MHz） | バンド1 バンド2 | 690-860 880-960 | ||
挿入損失（dB） | ポート1 ポート2 | ≤0.45 ≤0.45 | ||
遮音性（dB） | 50歳以上 | |||
リターンロス（dB） | 20歳以上 | |||
PIM3（@2x43 dBmキャリア）（dBc） | ≤-160 | |||
DC/AISGバイパス | ポート1-COM ポート2-COM | 合格 | 停止 | 合格 |
|
| 停止 | 停止 | 合格 |
入力電力（W） | ≤250 | |||
最大出力（W） | ||||
インピーダンス（Ω） | 50 | |||
機械仕様
機械仕様 | |

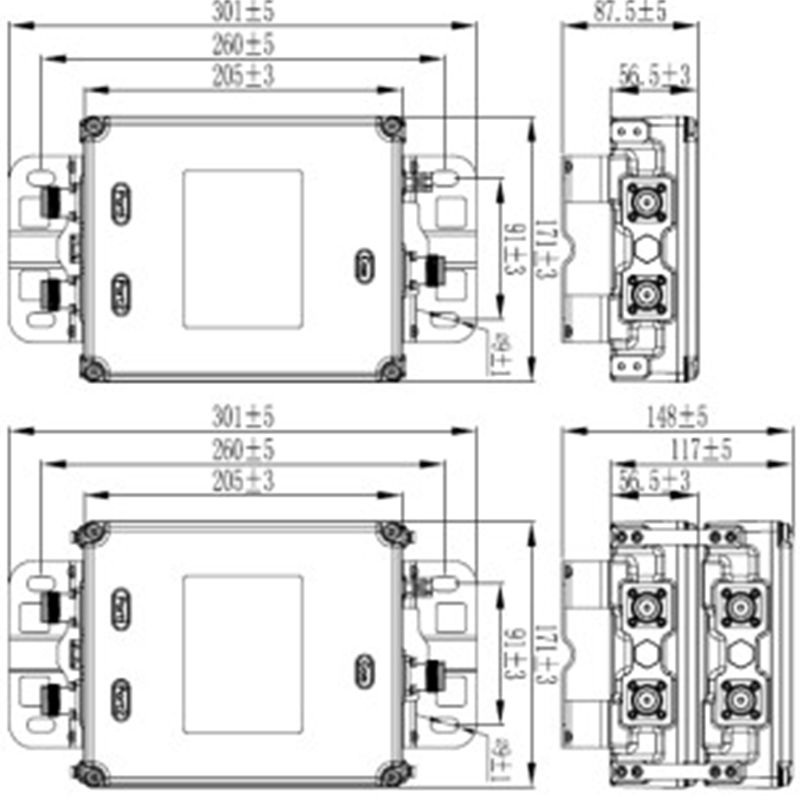

寸法（高さ×幅×奥行）（コネクタおよび取り付けブラケットを除く）（mm） | シングル：205x171x56.5 ダブル：205x171x117 |
重量（コネクタおよび取り付けブラケットを含む）（kg） | シングル：3.0 /ダブル：6.0 |
梱包サイズ（mm） | シングル：365x235x170 ダブル：365x235x230 |
色 | ライトグレー（カスタマイズ） |
取り付け | ポール取り付け（直径55～180mmのポール用クランプ付属）または壁面取り付け |
主な機能
デュアルバンド信号合成
2つの周波数帯域（690～862MHzと880～960MHz）を効率的に1つの出力に組み合わせることで、スペクトル利用を最適化します。
DC/ACバイパス対応
遠隔電動傾斜制御（RET）およびタワーマウント型アンプ（TMA）制御のための柔軟な構成（通過／停止）を提供します。
雷保護
内蔵のサージ保護機能（10kA、8/20µs）により、過酷な屋外環境でも高い信頼性を確保します。
典型的なアプリケーションシナリオ
基地局（BTS）の併設
基地局における複数事業者または複数周波数帯の共有を可能にし、インフラコストを削減します。
アンテナ側への展開
分散アンテナシステム（DAS）またはスモールセル向けのアンテナレベル信号合成をサポートします。
屋内/屋外ハイブリッドネットワーク
IP67規格に準拠した筐体により、屋内環境と屋外環境の両方での使用が可能です。
技術的特徴
低挿入損失（0.45 dB未満）
信号劣化を最小限に抑え、高効率な性能を実現します。
高い遮音性（50dB以上）
帯域間干渉を防ぎ、クリーンな信号伝送を保証します。
優れたPIM3性能（≤160 dBc）
高出力環境におけるネットワーク品質を向上させるため、受動相互変調を低減します。
環境仕様
環境仕様 | |
動作温度（℃） | -40～+65 |
動作湿度（％） | ≤95 |
侵入保護等級 | IP67（屋内・屋外兼用） |
雷保護 | 10kA、8/20μsパルス |
付属品（別売り）
付属品（別売り） | |
型番 | 説明 |
50801.5519050 | ホースクランプ |
