電気仕様
| 電気仕様 | ||
| 型番 | 4.3-10 女性 | 96024787 |
| 周波数範囲（MHz） | バンド1 バンド2 | 1710-1880 1920-2170 |
| 挿入損失（dB） | ポート1 ポート2 | ≤0.3 ≤0.3 |
| 遮音性（dB） | 50歳以上 | |
| リターンロス（dB） | 20歳以上 | |
| PIM3（@2x43 dBmキャリア）（dBc） | ≤-160 | |
| DC/AISGバイパス
| ポート1-COM ポート2-COM
| 合格 |
| 合格 | ||
| 入力電力（W） | ≤300 | |
| インピーダンス（Ω） | 50 | |
機械仕様
| 機械仕様 | |

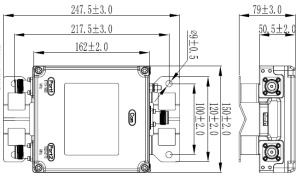

| 寸法（高さ×幅×奥行）（コネクタおよび取り付けブラケットを除く）（mm） | 162x150x50.5 |
| 重量（コネクタおよび取り付けブラケットを含む）（kg） | 2.0 |
| 梱包サイズ（mm） | 315x225x155 |
| 色 | ライトグレー（カスタマイズ） |
| 取り付け | ポール取り付け（Φ35～135mmポール用クランプ付属）または壁面取り付け |
主な機能
デュアルバンド信号合成
1710～1880MHzと1920～2170MHzの周波数帯域をシームレスに統合し、ポートあたり0.3dB以下の超低挿入損失を実現。
DC/AISG電源管理
タワーマウントアンプ（TMA）およびリモート電気チルト（RET）システム向けに、設定可能なパススルー機能を提供します。
サージ保護システム
8kA（8/20μs）の雷保護機能を搭載し、屋外での信頼性の高い動作を実現します。
典型的なアプリケーションシナリオ
4G/LTE-Advancedネットワークの展開
バンド3（1800MHz）とバンド1（2100MHz）のスペクトル集約に最適です。
都市型小型セルソリューション
コンパクトな162×150mm設計により、スペースに制約のある環境にも設置可能
屋内/屋外兼用設置
IP67規格に準拠した筐体は、極端な温度環境（-40℃～+65℃）での動作をサポートします。
技術的特徴
高い遮音性能
ポート間アイソレーションが50dB以上であるため、クリーンな信号伝送が保証されます。
堅牢な電力処理能力
4.3-10コネクタで最大300Wの連続入力電力に対応
柔軟な取り付けオプション
ポール取り付け（直径35～135mm）と壁面取り付けの両方に対応する金具が付属しています。
主な差別化要因
優れた信号品質を実現するPIM3 ≤ -160dBc
軽量2.0kg設計で設置も簡単
標準50Ωインピーダンス整合
環境仕様
| 環境仕様 | |
| 動作温度（℃） | -40～+65 |
| 動作湿度（％） | ≤95 |
| 侵入保護等級 | IP67（屋内・屋外兼用） |
| 雷保護 | 8kA、8/20μsパルス |
付属品（別売り）
付属品（別売り） | |
型番 | 説明 |
50801.5519050 | ホースクランプ |
