| 電気仕様 | |||||||
| 型番 | N 女性 | 95105707 | 95106707 | 95107707 | 95108707 | 95110707 | 95113707 |
| 7～16歳 女性 | 95105727 | 95106727 | 95107727 | 95108727 | 95110727 | 95113727 | |
| 結合値（dB） | 5 | 6 | 7 | 8 | 10 | 13 | |
| 結合許容値（dB） | ±1.0 | ±1.0 | ±1.0 | ±1.2 | ±1.2 | ±1.3 | |
| 挿入損失（dB） |
|
|
|
|
|
| |
| 指向性（dB） | 550～2700では20人以上、2700～4000では18人以上 | ||||||
| 型番 | N 女性 | 95115707 | 95120707 | 95130707 | |||
| 7～16歳 女性 | 95115727 | 95120727 | 95130727 | ||||
| 4.3-10 女性 | 95140717 | ||||||
| 結合値（dB） | 15 | 20 | 30 | 40 | |||
| 結合許容値（dB） | ±1.3 | ±1.5 | ±1.5 | ±1.5 | |||
| 挿入損失（dB） |
|
|
|
| |||
| 指向性（dB） | 550～2700では20人以上、2700～4000では18人以上 | ||||||
| 周波数範囲（MHz） | 550-4000 | ||||||
| リターンロス（dB） | 21歳以上@550-2700、19歳以上@2700-4000 | ||||||
| PIM3（@2x43 dBmキャリア）（dBc） |
| ||||||
| 入力電力（W） | 300未満（N&4.3～10歳女性）、500未満（7～16歳女性） | ||||||
| 最大出力（W） | 800未満（N女性）、1500未満（4.3～10女性）、2000未満（7～16女性） | ||||||
| インピーダンス（Ω） | 50 | ||||||
| 機械仕様 | |

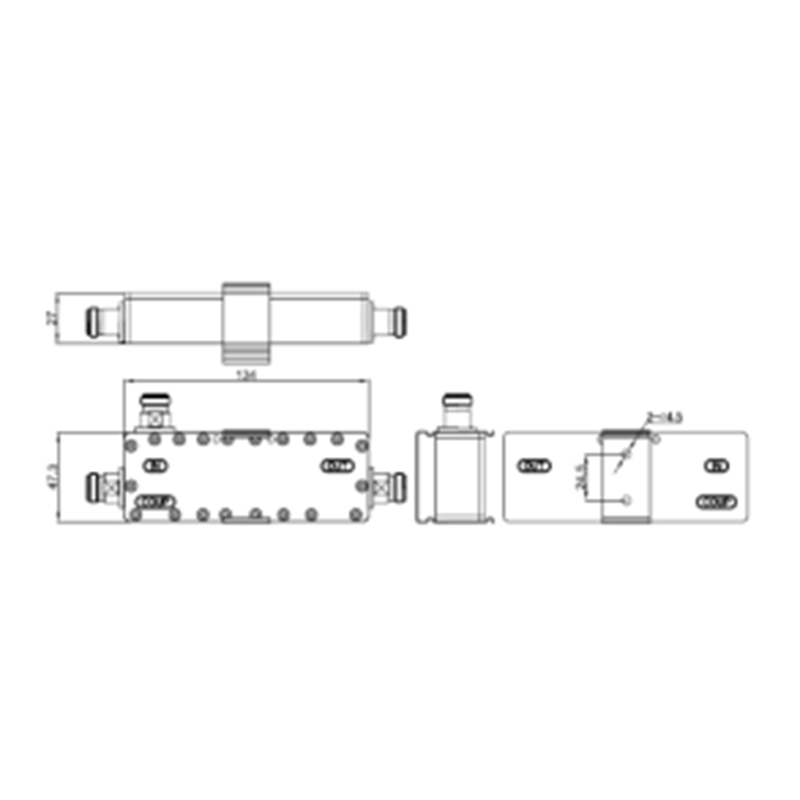

| 寸法（高さ×幅×奥行）（コネクタおよび取り付けブラケットを除く）（mm） | 134x47.3x26 |
| 重量（コネクタおよび取り付けブラケットを含む）（kg） | 0.39（N 女性） 0.45（女性4.3～10） 0.78（7～16歳女性） |
| 梱包サイズ（mm） | 250x95x45（30個/箱） |
| 色 | ライトグレー（カスタマイズ） |
| 取り付け | 壁掛け式 |
主な機能
550～4000MHzの周波数範囲において、5dB～40dBの高精度な信号結合を実現します。
超低受動相互変調（PIM 複数のコネクタオプションを備え、高電力処理能力（最大2000Wピーク）に対応します。
典型的なアプリケーションシナリオ
5G NRおよびLTEアドバンスト基地局システム
マイクロ波伝送および信号監視システム
屋内分散アンテナシステム（DAS）
技術的特徴
優れた指向性（550～2700MHzで20dB以上、2700～4000MHzで18dB以上）
壁面取り付け対応のコンパクト設計（134×47×26mm）（IP65規格準拠）
広い動作温度範囲（-25℃～+65℃）、湿度許容値95%以下
| 環境仕様 | |
| 動作温度（℃） | -25～+65 |
| 動作湿度（％） | ≤95 |
| 侵入保護等級 | IP65（屋内・屋外兼用） |
| 付属品（別売り） | |
| 型番 | 説明 |
| 30505.0008155 | ブラケット |
| 50503.2506100 | スクリュー |
