| 電気仕様 | ||||||||
| 型番 | N 女性 | 95205087 | 95206087 | 95207087 | 95208087 | 95209087 | 95210087 | |
| 4.3-10 女性 | 95205107 | 95206107 | 95207107 | 95208107 | 95209107 | 95210107 | ||
| 7～16歳 女性 | 95205127 | 95206127 | 95207127 | 95208127 | 95209127 | 95210127 | ||
| 出力電力分割比（dB） | 2:1/3 | 3:1/4.8 | 4:1/6.0 | 6:1/8.0 | 7:1/8.5 | 10:1/10 | ||
| タップ損失(dB) | J3/J2 →J1 | -1.8 / -4.8 | -1.3 / -6.1 | -1.0 / -7.0 | -0.7 / -8.6 | -0.6 / -9.0 | -0.4 / -10.4 | |
| 結合許容度 | 340-520 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | |
| 520-960 | ±1.3 | ±1.3 | ±1.3 | ±1.3 | ±1.3 | ±1.3 | ||
| 1710-4000 | ±1.0 | ±1.0 | ±1.0 | ±1.0 | ±1.0 | ±1.0 | ||
| 5300-6000 | ±1.3 | ±1.3 | ±1.3 | ±1.3 | ±1.3 | ±1.3 | ||
| リターンロス（dB） | 14歳以上 | 15.6以上 | 18歳以上 | 18歳以上 | 18歳以上 | 18歳以上 | ||
| 型番 | N 女性 | 95213087 | 95215087 | 95220087 | 95230087 | |||
| 4.3-10 女性 | 95213107 | 95215107 | 95220107 | 95230107 | ||||
| 7～16歳 女性 | 95213127 | 95215127 | 95220127 | 95230127 | ||||
| 出力電力分割比（dB） | 20:1/13 | 30:1/15 | 100:1/20 | 1000:1/30 | ||||
| タップ損失（dB） | J3/J2 →J1 | -0.2 / -13.2 | -0.1 / -15.1 | -0.1 / -20.1 | -0.1 / -30.1 | |||
| 結合許容度 | 340-520 | ±2.0 | ±2.0 | ±2.0 | ±2.0 | |||
| 520-960 | ±1.8 | ±1.8 | ±1.8 | ±1.8 | ||||
| 1710-4000 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ||||
| 5300-6000 | ±1.8 | ±1.8 | ±1.8 | ±1.8 | ||||
| リターンロス（dB） | 18歳以上 | 18歳以上 | 18歳以上 | 18歳以上 | ||||
| 周波数範囲（MHz） | 550-4000&5300-6000 | |||||||
| PIM3（@2x43 dBmキャリア）（dBc） |
| |||||||
| 入力電力（W） |
| |||||||
| 最大出力（W） |
| |||||||
| インピーダンス（Ω） | 50 | |||||||
| 機械仕様 | |

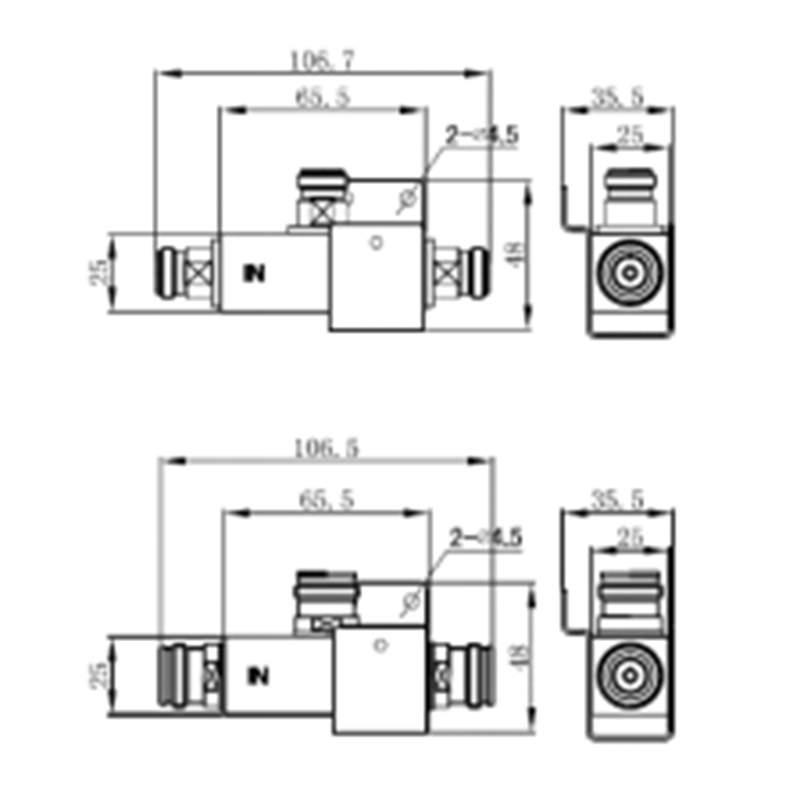

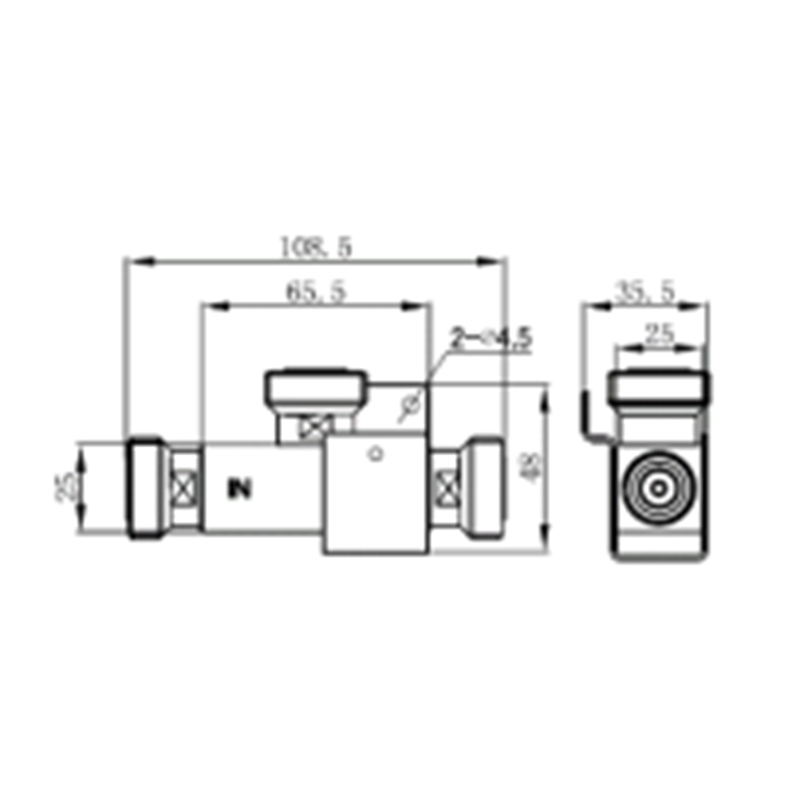

| 寸法（高さ×幅×奥行）（コネクタおよび取り付けブラケットを除く）（mm） | 65.5x25x25 |
| 重量（コネクタおよび取り付けブラケットを含む）（kg） | 0.22（N 女性） |
| 梱包サイズ（mm） | 135x70x55 (30個/箱) |
| 色 | ライトグレー（カスタマイズ） |
| 取り付け | 壁掛け |
主な機能
高精度信号傍受： RFモニタリング用に、-0.1dBから-30.1dB（J3/J2→J1）の範囲のタップ損失で、正確な結合比（2:1から1000:1）を提供します。
Mマルチバンド信号サンプリング： 4G/5Gおよびミリ波スペクトル分析のために、2つの周波数範囲（550～4000MHzと5300～6000MHz）をサポートします。
高出力信号処理： 最大500W以下の連続入力電力（4.3-10/7-16バージョン）を、超低PIM（-160dBc未満）で管理します。
典型的なアプリケーションシナリオ
5Gミリ波基地局： ビームフォーミングの校正およびネットワーク最適化のために、5300～6000MHz帯の信号を監視します。
マルチオペレーターDAS： 共有インフラストラクチャにおいて、高精度な結合許容範囲（±1.0～±2.0dB）で非侵襲的な信号サンプリングを可能にします。
放送伝送線路： FM/TVシステムにおけるSWR監視および障害検出のために、高出力信号（ピーク値2000W以下）を利用します。
技術的特徴
コネクタ固有の電力処理能力：
N型メス：連続出力≤300W／ピーク出力≤800W
4.3-10 女性: 連続出力 ≤500W / ピーク出力 ≤1500W
7/16メス：連続出力≤500W/ピーク出力≤2000W
周波数最適化された結合：
厳密な許容誤差：±1.0dB（1710～4000MHz）、±1.3dB（520～960MHz/5300～6000MHz）
高反射損失：14dB～18dB以上（比率依存）
工業用ミニチュアデザイン：
超小型サイズ：65.5×25×25mm
軽量：0.22kg（N型女性用）
過酷な環境（-40℃～+65℃）に対応するIP65規格準拠
| 環境仕様 | |
| 動作温度（℃） | -40～+65 |
| 動作湿度（％） | ≤95 |
| 侵入保護等級 | IP65（屋内・屋外兼用） |
