電気仕様
電気仕様 | ||||||
型番 | 4.3-10 女性 | 96040027 シングル | 96040047 シングル | 96040067 シングル | 96040087 シングル | 96040107 シングル |
96040028 ダブル | 96040048 ダブル | 96040068 ダブル | 96040088 ダブル | 96040108 ダブル | ||
周波数範囲（MHz） | バンド1 バンド2 バンド3 バンド4 | 694-960 1710-1880 1920-2170 2300-2690 | ||||
挿入損失（dB） | ポート1 ポート2 ポート3 ポート4 | ≤0.3 ≤0.35（0.3タイプ） ≤0.37（0.3タイプ） ≤0.3 | ||||
遮音性（dB） | 50歳以上 | |||||
リターンロス（dB） | 20歳以上 | |||||
PIM3（@2x43 dBmキャリア）（dBc） | ≤-160 | |||||
DC/AISGバイパス | ポート1-COM ポート2-COM ポート3-COM Port4-COM | 合格 停止 停止 停止 | 合格 合格 停止 停止 | 合格 合格 合格 停止 | 停止 停止 停止 停止 | 合格 合格 合格 合格 |
入力電力（W） | ≤300 | |||||
最大出力（W） | 1500未満 | |||||
インピーダンス（Ω） | 50 | |||||
機械仕様
機械仕様 | |

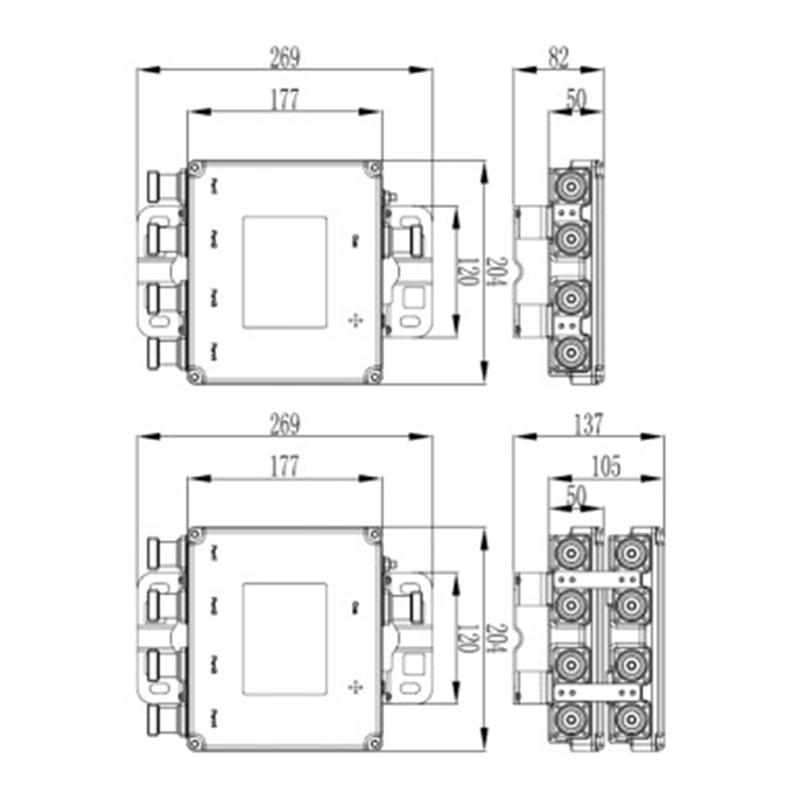

寸法（高さ×幅×奥行）（コネクタおよび取り付けブラケットを除く）（mm） | シングル：204x177x50 ダブル：204x177x105 |
重量（コネクタおよび取り付けブラケットを含む）（kg） | シングル：3.3 ダブル：6.6 |
梱包サイズ（mm） | 単体：372x278x155（4個/箱） ダブルサイズ：375x310x395 (2枚/箱) |
色 | ライトグレー（カスタマイズ） |
取り付け | ポール取り付け（Φ35～135mmポール用クランプ付属）または壁面取り付け |
主な機能
4つの周波数帯域（694～960MHz、1710～1880MHz、1920～2170MHz、2300～2690MHz）を組み合わせ、超低挿入損失（≤0.3～0.37dB）を実現しています。
柔軟なDC/AISGバイパス構成（ポートごとに選択可能）をサポートし、多様なシステム統合を実現します。
屋外での信頼性を確保するため、堅牢な雷保護機能（10kA、8/20µsパルス）を備えています。
典型的なアプリケーションシナリオ
マルチバンドの共存ソリューションを必要とする、都市部の高密度な4G/5G基地局（BTS）に最適です。
IP67規格の環境保護性能を備え、屋内・屋外どちらにも適しています。
通信インフラにおけるLTEおよび5G NRネットワーク間での効率的な周波数共有を可能にする。
技術的特徴
高いアイソレーション（50dB以上）と優れたリターンロス（20dB以上）により、信号干渉を最小限に抑えます。
過酷な環境に対応するため、広い動作温度範囲（-40℃～+65℃）を備えた工業グレードの設計。
キャリアグレードの性能を実現するため、高電力処理能力（連続300W以下、ピーク1500W未満）と超低PIM3（-160dBc以下）を実現しています。
環境仕様
環境仕様 | |
動作温度（℃） | -40～+65 |
動作湿度（％） | ≤95 |
侵入保護等級 | IP67（屋内・屋外兼用） |
雷保護 | 10kA、8/20μsパルス |
付属品（別売り）
付属品（別売り） | |
型番 | 説明 |
50801.0619100 | ホースクランプ |
