ダイプレクサ
電気仕様
| 電気仕様 | ||
| 型番 | 4.3-10 女性 | 96026928 |
| 周波数範囲（MHz） | バンド1 バンド2 | 703-803 895-960 |
| 挿入損失（dB） | ≤0.3 | |
| 遮音性（dB） | 50歳以上 | |
| リターンロス（dB）/VSWR | ≤-19/1.251 | |
| PIM3（@2x43 dBmキャリア）（dBc） | ≤-160 | |
| DC/AISGバイパス | 合格 | |
| 入力電力（W） | 200 | |
| インピーダンス（Ω） | 50 | |
機械仕様
| 機械仕様 | |

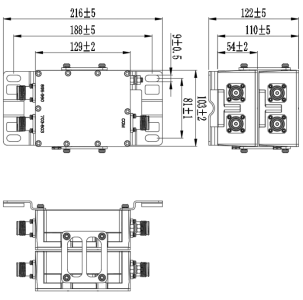

| 寸法（高さ×幅×奥行）（コネクタおよび取り付けブラケットを除く）（mm） | 129x103x110 |
| 重量（コネクタおよび取り付けブラケットを含む）（kg） | 2.5 |
| 色 | ライトグレー（カスタマイズ） |
| 取り付け | ポール取り付け（Φ35～135mmポール用クランプ付属）または壁面取り付け |
主な機能
デュアルバンド信号集約
703～803MHz帯と895～960MHz帯を組み合わせ、挿入損失は0.3dB以下です。
DC/AC電源パススルー
信号の同時合成とタワー機器への電力供給を可能にする
強化されたサージ保護
屋外での信頼性を確保する10kA（8/20µs）の雷保護
典型的なアプリケーションシナリオ
LTEバンド28/8の展開
700MHzおよび900MHzネットワークの拡張に最適
都市型小型セルソリューション
コンパクトな129×103mm設計で、設置スペースが限られた場所にも適しています。
一時的なネットワーク展開
IP67規格に準拠し、-25℃～+60℃、湿度95%以下の環境で動作します。
技術的特徴
優れたRF性能
≤-19dBのリターンロス（1.25:1 VSWR）で、≥50dBのアイソレーション
高PIM免疫
≤-160dBc PIM3により、マルチキャリアシステムにおける信号の明瞭性を確保します。
環境に優しいデザイン
RoHS指令への準拠は国際的な環境基準を満たしています。
環境仕様
| 環境仕様 | |
| 動作温度（℃） | 0～+65 |
| 動作湿度（％） | ≤95 |
| 侵入保護等級 | IP65（屋内・屋外兼用） |
| 雷保護 | 10kA、8/20μsパルス |
付属品（別売り）
付属品（別売り） | |
型番 | 説明 |
50801.5519050 | ホースクランプ |
