| 電気仕様 | ||||||
| 型番 | N 女性 | 95105077 | 95106077 | 95107077 | 95108077 | 95110077 |
| 4.3-10 女性 | 95105097 | 95106097 | 95107097 | 95108097 | 95110097 | |
| 7～16歳 女性 | 95105107 | 95106107 | 95107107 | 95108107 | 95110107 | |
| 結合値（dB） | 5 | 6 | 7 | 8 | 10 | |
| 結合許容値（dB） | ±1.0 | ±1.0 | ±1.0 | ±1.2 | ±1.2 | |
| 挿入損失（dB） |
|
|
|
|
| |
| 遮音性（dB） | 25以上 | 26 | 27 | 28 | 30以上 | |
| 型番 | N 女性 | 95113077 | 95115077 | 95120077 | 95130077 | |
| 4.3-10 女性 | 95113097 | 95115097 | 95120097 | 95130097 | ||
| 7～16歳 女性 | 95113107 | 95115107 | 95120107 | 95130107 | ||
| 結合値（dB） | 13 | 15 | 20 | 30 | ||
| 結合許容値（dB） | ±1.3 | ±1.3 | ±1.3 | ±1.4 | ||
| 挿入損失（dB） |
|
|
|
| ||
| 遮音性（dB） | 33 | 35歳以上 | 40以上 | 50以上 | ||
| 周波数範囲（MHz） | 340-3800 | |||||
| リターンロス（dB） | 19歳以上 | |||||
| PIMテストバンド | 900M/1800M/2100M/2600M | |||||
| PIM3（@2x43 dBmキャリア）（dBc） |
| |||||
| 入力電力（W） | 300未満（N&4.3～10歳女性）、500未満（7～16歳女性） | |||||
| 最大出力（W） | 800未満（N女性）、1500未満（4.3～10女性）、2000未満（7～16女性） | |||||
| インピーダンス（Ω） | 50 | |||||
| 機械仕様 | |

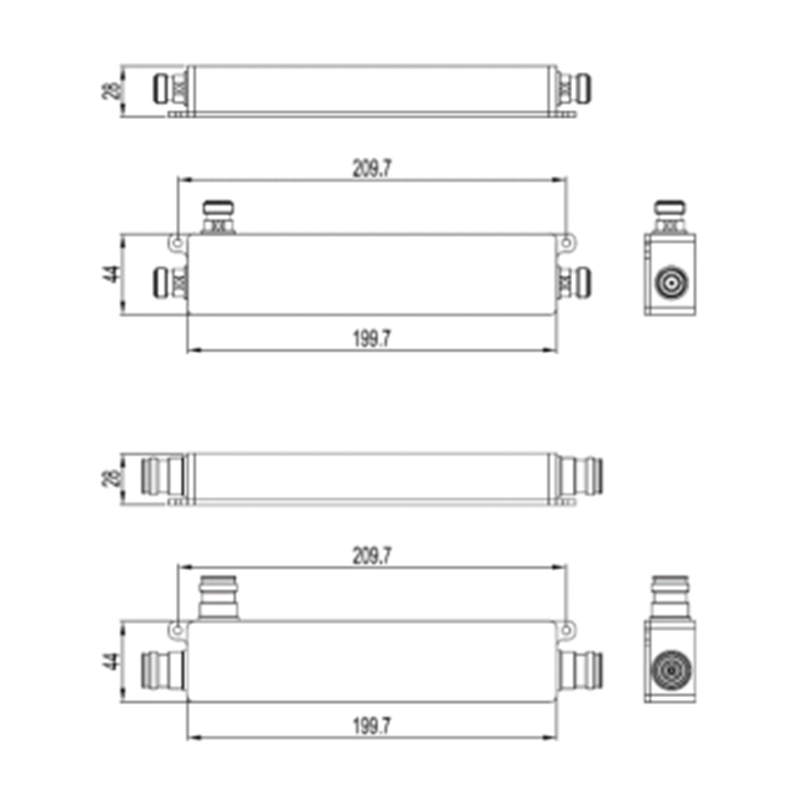

| 寸法（高さ×幅×奥行）（コネクタおよび取り付けブラケットを除く）（mm） | 5-8dB :199.7x44x28 10～20dB：201×42.5×27.6 |
| 重量（コネクタおよび取り付けブラケットを含む）（kg） | 0.80（N&4.3-10 女性） 1.0（7～16歳、女性） |
| 梱包サイズ（mm） | 260x75x40（40個/箱） |
| 色 | ライトグレー（カスタマイズ） |
| カップリングナットの耐トルク | ≤4.5Nm |
| 取り付け | 壁掛け式 |
主な機能
340～3800MHzの周波数帯域において、高精度な信号結合（5dB～30dB）を実現します。
高い信号完全性を確保するため、低い受動相互変調（PIM 複数のコネクタオプション（N、4.3-10、7-16）を備え、高入力電力（最大500W）に対応します。
典型的なアプリケーションシナリオ
携帯電話ネットワークインフラ（4G/LTE、5G基地局）。
RF信号監視・測定システム。
屋内・屋外をカバーするための分散アンテナシステム（DAS）。
技術的特徴
広い周波数範囲（340～3800MHz）と優れた反射損失（19dB以上）を実現。
コンパクトで堅牢な設計で、壁面取り付けにも対応（IP65規格準拠）。
-35℃～+85℃の極端な温度環境下、および95%以下の湿度環境下でも動作します。
| 環境仕様 | |
| 動作温度（℃） | -35～+85 |
| 動作湿度（％） | ≤95 |
| 侵入保護等級 | IP65（屋内・屋外兼用） |
